1產品介紹
油槍、點火槍推進裝置是點火程控的執行機構之一。其主要任務是在鍋爐點火時，將油槍、點火槍送入爐膛，完成點火后將其退出去。
HZTJ推進裝置經我公司多年的研制、改進，現已形成系列。主要形式按驅動方式有氣動、電動兩類，按組成形式分為單體和組合兩種。產品就是按上述形式進行不同的組合以滿足各種工況的要求。
2產品型號及技術參數
|
型 號 |
名 稱 |
推進 行程 |
電源 電壓 |
氣源 壓力 |
安裝 方式 |
電磁閥 |
行程開關 |
||
|
電壓 (V) |
銅管 接頭 |
電壓 (V) |
電流 (A) |
||||||
|
HZTJ-11□ HZTJ-12□ HZTJ-13□
|
電動推進器 電動推進器 組合式電動推進器 |
300\400\500 |
AC 380V
|
|
法蘭 底座 法蘭
|
|
|
220 |
3 |
|
HZTJ-21-□ HZTJ-22-□ HZTJ-23-□
|
氣動推進器 氣動推進器 組合式氣動推進器 |
300\400\500 也可選: 200~1000 |
|
0.4~0.8MPa |
法蘭 底座 法蘭
|
220 |
G1/4" |
220 |
3 |
|
3.3典型產品結構圖
|

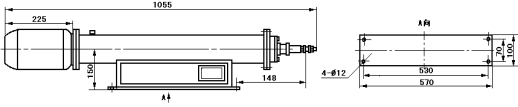

HZTJ-11-400電動推進器

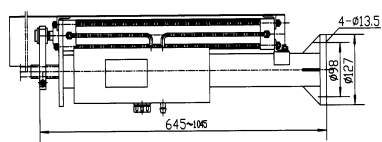

HZTJ-12-400電動推進器
|
|

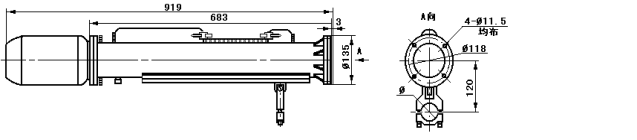

HZTJ-13-300組合式電動推進器
HTJ-21氣動推進器
|

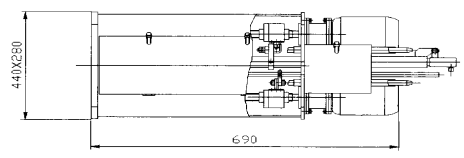

HZTJ-23-400組合式氣動推進器
3.3推進器的選型
選型原則：1、在現場條件允許的情況下，優先選用氣動推進器，便于維護，故障率低。建議選用組合推進器，結構緊湊，運動精度高。2、選擇推進行程時在空間允許的情況下，盡量取大一點，以減小設備的熱損壞。我公司除提供常規產品外，還可根據用戶的需要進行各種推進執行機構的設計、制造，因此用戶在選型前可以同我公司取得聯系。另外，組合式油（氣）燃燒裝置作為一個整體產品，包括了油槍、推進器、點火槍、燃燒噴口等，是技術先進，運行穩定，便于安裝和調試的產品。
